漏电保护器的型号
低压的漏电保护器有“DZL18-20系列漏电开关(两极)、DZL31漏电保护器(两极)、K系列漏电保护器(2、3、4极)、DBK2系列漏电保护开关、DZL43、FIN系列漏电保护开关、E4FL列漏电保护器、F360系列漏电保护开关、DZL29系列漏电保护断路器、等系列型号。 低压的漏电保护器(开关)的漏电动作电流分为10、20、30、100、300、500毫安等规格等级,额定电流分为10、16、20、25、32、40、63、80、100、120、150…..安培等规格。 虽然在国标GB50096–1999《住宅设计规范》中明确每户要装,每单元要装,整栋楼要装低压的漏电保护器,但是在实际上存在很大的问题,因为只要有一点漏电;将造成整户,整个单元、整栋楼房、的跳闸停电,有的电业部门甚至连单元配电箱都不打算使用三相空气开关,原因是“一相短路,将一起全单元跳闸,扩大了停电的范围”。所以现在大家只执行“在插座回路中安装低压漏电保护器(开关)的规范。 一般每户要装低压的漏电保护器(开关),可以选用漏电动作电流为10、20、30、毫安,额定电流32A(140平方以内)60安培(160平方米以上)、每单元要装,整栋楼要装,可以以总户数乘以20安培来选开关的额定电流。选用漏电动作电流100–300毫安的低压的漏电保护器(开关)。
漏电保护开关的型号及规格介绍双进双出单匹
漏电保护开关是一种用于保护电路安全的设备,当电路中出现漏电现象时,它会及时切断电源,以避免发生触电事故。漏电保护开关的型号和规格是多种多样的,下面是一些常见的型号和规格介绍:
一、型号

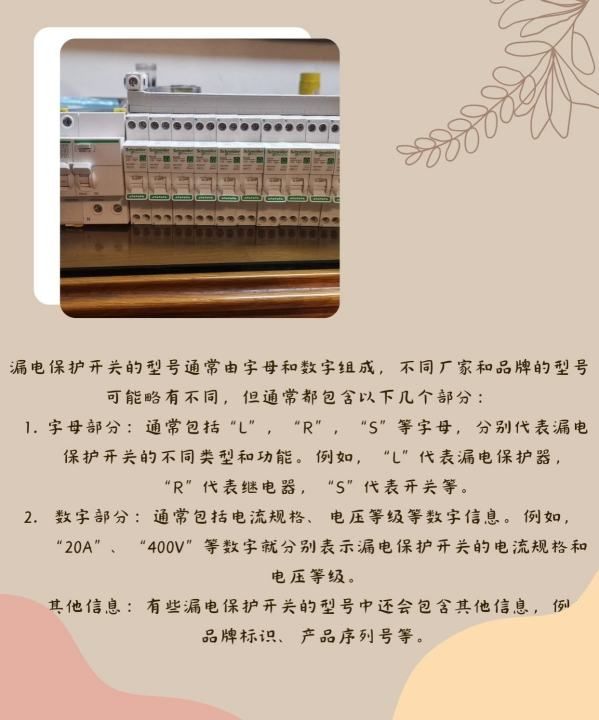

漏电保护开关的型号通常由字母和数字组成,不同厂家和品牌的型号可能略有不同,但通常都包含以下几个部分:
字母部分:通常包括“L”,“R”,“S”等字母,分别代表漏电保护开关的不同类型和功能。例如,“L”代表漏电保护器,“R”代表继电器,“S”代表开关等。
数字部分:通常包括电流规格、电压等级等数字信息。例如,“20A”、“400V”等数字就分别表示漏电保护开关的电流规格和电压等级。
其他信息:有些漏电保护开关的型号中还会包含其他信息,例如品牌标识、产品序列号等。
二、规格

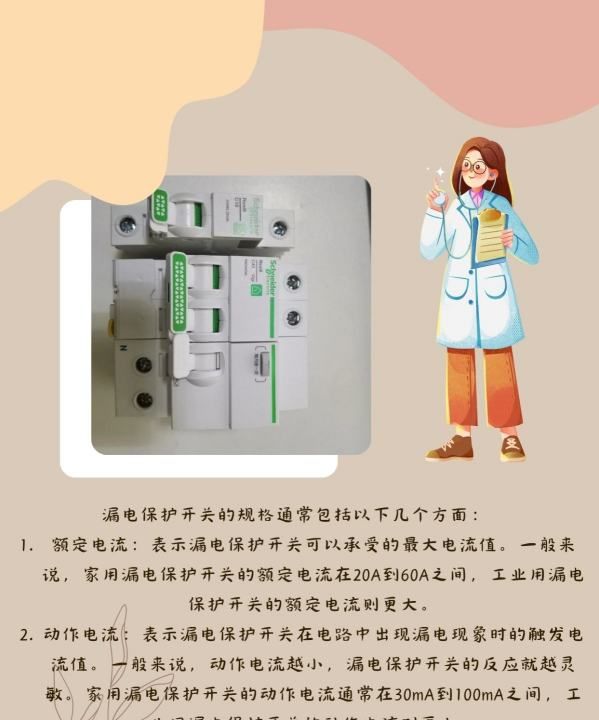

漏电保护开关的规格通常包括以下几个方面:
额定电流:表示漏电保护开关可以承受的最大电流值。一般来说,家用漏电保护开关的额定电流在20A到60A之间,工业用漏电保护开关的额定电流则更大。
动作电流:表示漏电保护开关在电路中出现漏电现象时的触发电流值。一般来说,动作电流越小,漏电保护开关的反应就越灵敏。家用漏电保护开关的动作电流通常在30mA到100mA之间,工业用漏电保护开关的动作电流则更大。

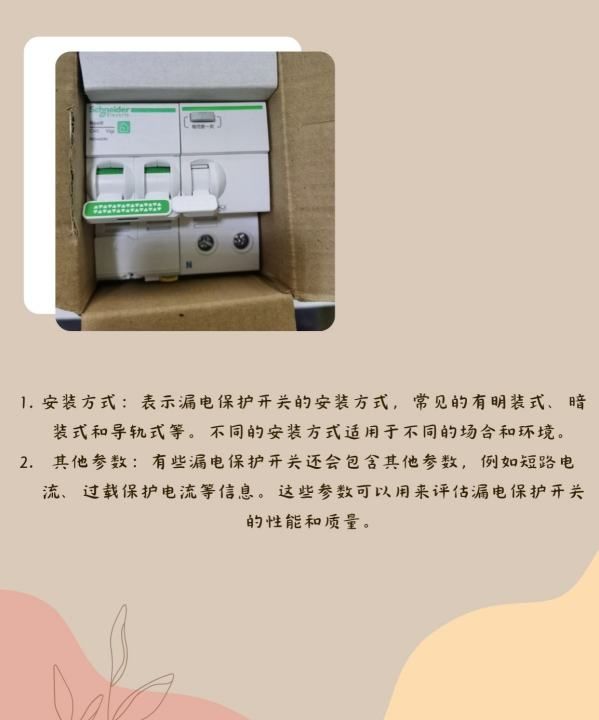

安装方式:表示漏电保护开关的安装方式,常见的有明装式、暗装式和导轨式等。不同的安装方式适用于不同的场合和环境。
其他参数:有些漏电保护开关还会包含其他参数,例如短路电流、过载保护电流等信息。这些参数可以用来评估漏电保护开关的性能和质量。
总之,在选择和使用漏电保护开关时,需要根据实际情况选择合适的型号和规格,以确保电路安全和设备正常运行。
漏电开关保护器的规格型号是什么
漏电开关保护装置是对家庭的安全的保证,所有的人家里都必然会装这种漏电开关保护装置,那么这种装置有多少人是了解其相关的内容的,那它的规格又是多少的?它的型号有哪些呢?以及相关的产品特性是怎么样的呢?今天小编就来带领大家来了解一下漏电开关保护装置的相关情况,帮助大家了解其相关的信息,使得大家能够知道其最基本的信息,帮助大家选择。
一、漏电保护开关器的规格是多少
漏电保护开关器,可以对低压电网的间接触电以及直接触电,进行有效的保护作用,有三相,也有单相。可以不用电流值来整定动作值,所以漏电保护开关的保护性就会非常的灵敏。那么漏电保护开关一般规格是多少呢?这里给大家介绍了T1B1-63C16/1T1B1以及T1B1L-63C20/1/0.03两个型号,其中T1B1-63C是漏电保护开关厂家的单品型号,20代表着1P类型的漏电保护开关,0.03则表示开关动作电流为30毫安。
二、漏电保护开关器型号有哪些
按照其结构特征、运行方式、保护功能、级数、线数、安装方式、动作灵敏程度等,漏电保护开关可以进行很多种分类,一般大多数的是按照漏电保护开关的用于以及保护功能来进行划分,有漏电保护开关、漏电保护继电器以及漏电保护插座等三种,而大多数的漏电保护开关上,都有型号1P、3P、2P等标记,其实这是表示着漏电保护开关的不同类型,也因为如此,漏电保护开关的型号也是多种多样。
三、漏电保护开关器产品特性
作为一种特殊方式的存在,漏电保护开关的最大的特性就是判断以及检测功能。漏电保护开关可以和断路器一样,将主电路进行断开或者是接通,对于电路中是否漏电,有检测,也有判断。如果主电路中一旦有漏电,漏电保护开关就会启动它本身的检测功能,将电路中的开关元件断开、接通。另外,漏电保护开关可以和热继电器、熔断器进行搭配使用,结构功能性就会完善许多,目前这种装置,是应用得较为广泛的一种装置。
四、漏电保护开关器作用及意义
有实验研究表明,人体触电中的百分之八十,都是由单相相线所导致的,通过相线、人体、大地间,触电电流就会在这三者之中形成一个回路,就会对人体造成危害。而为什么要推广使用漏电保护开关呢?漏电保护开关对减少人体触电、防止漏电、防止触电、防止设备漏电等方面都有明显的作用。一般厂家所生产的漏电保护开关,都有漏电保护以及短路的功能,有的还有过载、欠压以及过压等保护心能优势。
五、漏电保护器开关主要结构
漏电保护开关器在反映漏电保护以及触电等方面,有着颇高的灵敏性以及动作性,当然这一优点,同样也是其他保护开关所不能比拟的优势。漏电保护开关利用系统剩余的电流,进行动作和反映,漏电保护开关在正常运行的时候,剩余的电量基本上是为零的,故而漏电保护开关的动作整定值,可以整定得很小,当漏电保护开关设备的外壳带电,或者是人身体触电时,就会出现较大的剩余电流,从而漏电保护开关就是通过这个来进行处理和检测,切断电源,达到漏电保护作用。
以上就是今天小编的全部内容,主要讲了漏电开关保护装置的规格是什么,以及相关型号、产品相关特性、及开关的作用及意义。相信大家了解这些以后会更加注重漏电开关保护装置的使用,也会更加明白这个装置对于家庭使用的重要作用,虽然这只是装修中不起眼的小物件,但却对于家庭的安全性起着至关重要的作用,很多时候不怕一万就怕万一,因此拥有其实很重要的。
土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”,还有装修避坑攻略!点击此链接:【
】,就能免费领取哦~
漏电保护器型号有哪些规格
低压的漏电保护器有“DZL18-20系列漏电开关(两极)、DZL31漏电保护器(两极)、K系列漏电保护器(2、3、4极)、DBK2
系列漏电保护开关、DZL43、FIN 系列漏电保护开关、E4FL 列漏电保护器 、F360 系列漏电保护开关、DZL29
系列漏电保护断路器、 等系列型号。
低压的漏电保护器(开关)的漏电动作电流分为10、20、30、100、300、500毫安等规格等级,额定电流分为10、16、20、25、32、40、63、80、100、120、150…..安培等规格。
拓展资料:
电流型漏电保护器是以电路中零序电流的一部分(通常称为残余电流)作为动作信号,且多以电子元件作为中间机构,灵敏度高,功能齐全,因此这种保护装置得到越来越广泛的应用。电流型漏电保护器的构成分四部分:
检测元件:检测元件可以说是一个零序电流互感器。被保护的相线、中性线穿过环形铁心,构成了互感器的一次线圈N1,缠绕在环形铁芯上的绕组构成了互感器的二次线圈N2,如果没有漏电发生,这时流过相线、中性线的电流向量和等于零,因此在N2上也不能产生相应的感应电动势。如果发生了漏电,相线、中性线的电流向量和不等于零,就使N2上产生感应电动势,这个信号就会被送到中间环节进行进一步的处理。
中间环节:中间环节通常包括放大器、比较器、脱扣器,当中间环节为电子式时,中间环节还要辅助电源来提供电子电路工作所需的电源。中间环节的作用就是对来自零序互感器的漏电信号进行放大和处理,并输出到执行机构。
执行机构:该结构用于接收中间环节的指令信号,实施动作,自动切断故障处的电源。
试验装置:由于漏电保护器是一个保护装置,因此应定期检查其是否完好、可靠。试验装置就是通过试验按钮和限流电阻的串联,模拟漏电路径,以检查装置能否正常动作。
参考资料:
以上就是关于漏电保护器型号,漏电保护器的型号的全部内容,以及漏电保护器型号的相关内容,希望能够帮到您。
