：请你设计一座桥画出他的简要设计图并介绍他的结构特点和功用

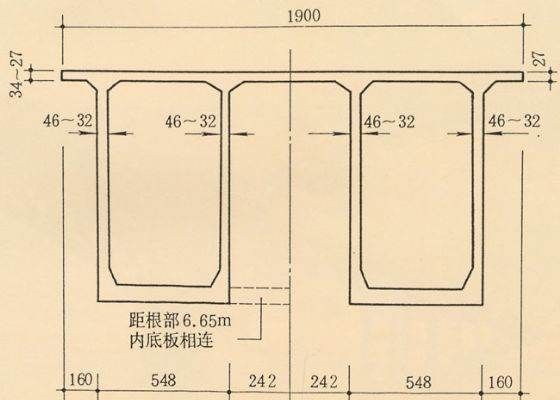

上部结构由两个单室箱梁组成；采用三向预应力，悬臂浇筑法施工；采用带有加劲型钢和氯丁橡胶管的预应力弹性伸缩缝，伸缩量可达200mm。桥墩采用等截面空心钢筋混凝土结构。坚固。

采用三向预应力配筋，纵向预应力筋无下弯束。变高度梁采用平衡悬臂浇筑和悬臂拼装两种方法施工，等高度梁采用多点顶推法施工。稳固。

它的布孔特点是利用山坡岩石，使边孔的下弦杆与岩盘合一，斜拉杆的预应力粗钢筋锚于岩盘内。采用起重量为1200KN的钢格构人字扒杆和直径32mm40Si2MnVⅣ级钢轧丝锚碇体系悬臂拼装和体系转换。

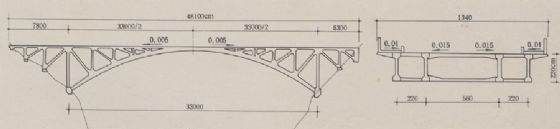

该桥的拱轴线为折线形，各节点在二次抛物线上。为减少主梁的弯矩，拱肋与主梁在支点处偏心连接，主梁与拱肋的刚度比为108：1，拱矢高11.2m，矢度1/5。该桥为拼装式结构，在脚手刚梁上就地拼装。

主桥为单索面独塔预应力混凝土斜拉桥。拉索采用平行索布置

主桥为双塔单索面预应力混凝土斜拉桥。墩身为双排薄壁柔性墩以满足较大的温度变形，并避免设置大吨位滑动支座。立面呈倒“Y”型。采用扇形索布置。主梁施工采取中箱灌筑先于两侧边箱的独特方法，不用劲性骨架，而采用挂篮施工。

主桥采用双塔双索面钢与混凝土结合梁斜拉桥。主桥塔高150m，采用折线H形钢筋混凝土塔柱，双索面成扇形布置。主桥两端及边墩处设置640mm组合式大位移伸缩量。

世界十大桥梁贵州有几座

1、明石海峡大桥，2、南京长江大桥，3、西堠门大桥，4，丹麦大带桥，5、英国亨伯桥；

6、香港青马大桥，7、费雷泽诺大桥，8、美国金门大桥，9、梅克金海峡桥，10、伦敦塔桥。

扩展资料

明石海峡大桥：

1998年4月5日，世界上目前最长的吊桥——日本明石海峡大桥正式通车。日本明石海峡大桥，位于本州岛与四国岛的神户市与淡路岛之间；

主跨1991米（960+1991+960），全长3911米，两座主桥墩海拔297米，基础直径80米，水中部分高60米。两条主钢缆每条约4000米，直径1.12米，由290根细钢缆组成，重约5万吨。

南京长江大桥：

位于南京市鼓楼区下关和浦口区桥北之间，是长江上第一座由中国自行设计和建造的双层式铁路、公路两用桥梁，在中国桥梁史乃至世界桥梁史上具有重要意义。

20世纪60年代中国经济建设的重要成就、中国桥梁建设的重要里程碑，具有极大的经济意义、政治意义和战略意义，有“争气桥”之称。

西堠门大桥：

连接舟山本岛与宁波的舟山连岛工程五座跨海大桥中技术要求最高的特大型跨海桥梁，主桥为两跨连续钢箱梁悬索桥，主跨1650米，是目前世界上最大跨度的钢箱梁悬索桥，全长在悬索桥中居世界第二、国内第一，但钢箱梁悬索长度为世界第一。设计通航等级3万吨、使用年限100年。

丹麦大带桥：

大带桥Great Belt1998年6月14日竣工通车。大贝尔特海峡大桥位于丹麦的Funen岛和Zealand岛（哥本哈根所在处）之间，全长17.5km。

大带桥,也叫大伯尔特桥,斯托伯尔特桥，它将丹麦第一大城市首都哥本哈根所在的西兰岛和第三大城市欧登塞所在的菲英岛连接在一起。

英国亨伯桥：

亨伯桥Humbe大跨度悬索桥。横跨英国亨伯河。位于北岸的赫斯尔和南岸的巴顿之间。建于1973～1980年，1981年7月通车。桥全长2220米，主跨1410米，北岸边跨280米，南岸边跨530米。 引桥为钢筋混凝土高架桥。

香港青马大桥：

青马大桥(Tsing Ma Bridge)，是配合香港国际机场（赤蜡角机场）而建的十大核心工程之一。于1992年5月开始兴建，历时五年竣工，造价71.44亿港元。

青马大桥横跨青衣岛及马湾，桥身总长度2,200米，主跨长度1,377米，离海面高62米，青马大桥除创造世界最长的行车、铁路两用吊桥纪录。

费雷泽诺大桥：

开工时间为1959年8月13日，竣工时间为1964年11月21日。其高度为207m，长度为1290m，宽度为31.4m，是一座双层大桥。

桥全长4176米，公路用悬索桥，采用双层六车道设计。桥塔高207米，加劲梁为钢桁架结构，加劲梁宽35米、高8.23米，高跨比1/157。采用了4条主缆，每主缆直径910mm，由26,108条钢丝组成。

美国金门大桥：

早在1872年就讨论过要在金门海峡修建一座大桥的想法，但是直到1937年才在海峡上修了一座悬索桥。金门大桥横跨南北，将旧金山市与Marin县连结起来。

花费四年多时间修建的这座桥是世界上最漂亮的结构之一。它已不是世界上最长的悬索桥，但它却是最著名的。金门大桥的巨大桥塔高227米，每根钢索重6412公吨，由27000根钢丝绞成。193

梅克金海峡桥：

梅克金海峡桥Mackine Strar桥主跨长1158米，4车道，在美国,建造于1957年，为桁架结构。座落于美国密执安州的麦基那克海峡大桥是工程师戴维.斯坦曼的杰作。

悬索跨1158米,总跨2626米,共用49,500公吨建筑钢材,仅钢索就重达9900公吨。3年1月始建，1937年5月首次建成通车。

伦敦塔桥：

伦敦塔桥（Tower Bridge），历史上的它倒塌过多次，但它屡经兴废而依然名声不倒的桥梁实属罕见。

英国伦敦泰晤士河上一座几经重建的大桥，也是该河上28座桥梁中位于最下游的一座桥。地处伦敦塔附近，连接着南沃克自治市高街和伦敦市的威廉王大街。在历史上被称为伦敦的正门。

参考资料：

世界上最美的地方有哪些

国际最美桥梁评选

世纪之交的1999年，英国《桥梁设计与工程》（Bridge Design and

Engineering）杂志向世界30位著名的桥梁工程师、建筑师和学者，其中包括美国的林同琰和邓文中，德国的施莱希（J.Schlaich），法国的维洛热（S.Virlogeux），瑞士的曼恩（C.Menn）以及英国的弗思（Ian P.T. Firth）和黑德(Peter.R. Head)等，征集对20世纪最美丽的桥梁的意见。虽然20世纪建成的桥有成千上万，但最后仅有16座桥被提名，得票最多的前三名依次如下。

瑞士工程师马拉特(R.Maillart)于1930年设计的萨尔基那山谷桥。这是一座跨谷的镰刀型上承式拱桥。建筑师们说：“在桥上漫步是一种真正的精神上的享受。你和高山、白云、蓝天那么靠近，它构成了阿尔卑斯山的一幅美妙的风景画。”“该桥所有部分都恰到好处，无可挑剔……这是真正的艺术和桥梁结合的精品。”

瑞士工程师安曼（O.Ammann）1937年设计的美国旧金山金门大桥名列第二。对它的评论是：“它造型优美，比例协调，是桥梁工程的一颗明珠，以致于本世纪的设计师们已无法超越了。”

法国工程师穆勒（J.Muller）1974年设计的布鲁东纳桥位居第三。尽管世界上有那么多美丽的斜拉桥，但这座跨度仅320米的单索面混凝土斜拉桥以其简洁、明快、协调的造型，以及刚柔相济的风范得到了一致的赞赏。

以下依次是：

德国克希汉姆跨线桥，施莱希设计（1993年），该桥梁体的流线型外形和弯矩图相似，给人以力度感。

法国奥利桥，弗雷赛纳特（S.Freyssinet）设计（1958年），它那细致和优美的曲线给人以强烈的感受。

土耳其博思波罗斯海峡一桥，福克斯（F.Fox）设计（1973年），这座由英国人设计的欧亚大桥是一座令人难忘的建筑物。

瑞士圣尼伯格桥，曼恩设计（1997年），这是一道优美的彩虹，桥梁建筑的精品。

法国诺曼底桥，维洛热设计（1994年），这是一座和当地景观完美协调的斜拉桥。

日本多多罗桥，本四桥梁工团设计（1998年），20世纪最大跨度斜拉桥，具有东方神秘的美感。

德国塞弗林桥，洛默尔（G.Lohmer）设计（1959年），最早的独塔斜拉桥，造型简洁优美，和科隆大教堂遥相辉映。

值得一提的还有以下五座桥：

香港汀九桥，施莱希设计（1998年），混合结构的杰作，艺术和技术的统一。

瑞士甘特尔桥，曼恩设计（1980年），一件真正的艺术品，一种创新的体系。

澳大利亚悉尼港湾桥，福克斯设计（1932年），一座能征服视觉，任何角度都能给人带来美感的拱桥。

德国费马恩海峡桥（1963年），优美的提篮式拱和交叉的斜吊杆给人以空间稳定感。

丹麦大海带桥，COWI公司设计（1997年），虽然不是20世纪最大跨度的悬索桥，但独特的桥塔和锚碇设计给人以深刻的印象。

以上15座美丽的桥梁中有三座悬索桥：金门大桥、博思波罗斯一桥、大海带桥；五座斜拉桥：布鲁东纳桥、诺曼底桥、多多罗桥、塞弗林桥和汀九桥；三座拱桥：萨尔基那山谷桥、悉尼桥、费马恩海峡桥；四座梁桥（板拉桥）：克希汉姆桥、奥林桥、圣尼伯格桥、甘特尔桥。

从上述桥梁设计者及其国籍可以看出，设计者所在国对桥梁美学的贡献，以及设计者本人的艺术修养。

香港昂船洲大桥设计竞赛

1999年，香港政府为主跨超千米的昂船洲大桥举行了桥梁设计竞赛。我应邀作为评委参加了这一活动。共有16家国际知名集团（每个集团都有几家公司联合）参与了竞赛，共提交了27个桥型方案。技术评定委员会和美学评定委员会分别进行打分，有五个方案进入了第二轮竞赛。通过更详细的评比，最后决出了前三名获奖者。

技术评定委员会通过的前12名方案依次为：（1）A塔斜拉桥，（2）倒丫型塔斜拉桥，（3）“天人合一”斜拉桥，（4）螺旋形塔顶A塔斜拉桥，（5）圆形独柱分离双箱斜拉桥，（6）单索面悬索桥，（7）人字型塔分离箱斜拉桥，（8）开孔塔柱斜拉桥，（9）分叉索斜拉桥，（10）花瓶型塔斜拉桥，（11）无风撑双柱斜拉桥，（12）斜拉悬索协作体系。

一些技术上不可行的方案，如帆式，起重机式和怪异的塔型，受力不利的弯角型和斜塔，以及只适合小跨人行桥的体系都遭到了淘汰。

12个方案提交给美学评定委员会进行讨论，入围的五个方案都是斜拉桥。它们是上述的（3）、（4）、（5）、（9）和（11）。

技术评定委员会惊异地发现，原排名第一和第二的两个技术上最成熟稳妥的A塔和倒丫型塔被否决了，据说美学评定委员会的建筑师们不喜欢已建成桥梁的类似造型。（9）和（11）虽然是结构上有缺点需要改进的方案，但被认为美学上有创意而入围。

经过第二轮的评审，在五个入围方案中评出了三个获奖方案。技术评定委员会的结果依次是：（3）、（5）、（11）(参见封三)。

技术评定委员会一致认为：对于超千米的斜拉桥，A型塔仍然是受力最合理和有稳定感的方案。然而，最终揭晓的综合结果是：（5）、（3）、（11）。

独柱分离流线形双箱的方案以其新颖的结构造型获得了美学评定委员会的高分。尽管从技术角度看，它并不是最完美的，而且造价也可能是最贵的。

从以上关于昂船洲大桥设计竞赛的评审过程中可以看到，桥梁的美学价值已成为国际桥梁竞赛的重要因素，有时甚至会超过技术指标。因为建造桥梁已不仅是为了解决交通问题，更要满足人们对环境的要求和艺术享受。

一下语文部编版电子书

应该是是黄埔大桥吧

珠江黄埔大桥被誉为”华南第一桥”，全长7016.5米。其中南桥为主跨1108米单跨钢箱梁悬索桥，北桥为主跨383米独塔双索面钢箱梁斜拉桥。建成后，从黄埔开车到番禺仅需10分钟。

塔高列国内第二、岭南第一的黄埔大桥北汊斜拉桥主塔，黄埔大桥建设取得了标志性的重大胜利。08年11月，该主塔88根斜拉索将吊起长705米、重1.5万吨的“华南第一桥”。
