聚四氟乙烯密度,聚四氟乙烯板的密度是多少

本文目录

1.聚四氟乙烯板的密度是多少

2.聚四氟乙烯材料性能

3.聚四氟乙烯板的密度是多少

4.铁氟龙密度是多少度

聚四氟乙烯板的密度是多少

聚四氟乙烯板的密度是2.3g/cm3 左右，我是做这个的，基本上很精确

聚四氟乙烯板的密度是多少

聚四氟乙烯材料性能

密度：2.1–2.3 g/cm3；

聚四氟乙烯的机械性质较软。具有非常低的表面能。

聚四氟乙烯(F4，PTFE)具有一系列优良的使用性能：耐高温—长期使用温度200~260度，耐低温—在-100度时仍柔软；耐腐蚀—能耐王水和一切有机溶剂；耐气候—塑料中最佳的老化寿命；高润滑—具有塑料中最小的摩擦系数（0.04）；不粘性—具有固体材料中最小的表面张力而不粘附任何物质；无毒害—具有生理惰性；优异的电气性能，是理想的C级绝缘材料，报纸厚的一层就能阻挡1500V的高压；比冰还要光滑。聚四氟乙烯材料，广泛应用在国防军工、原子能、石油、无线电、电力机械、化学工业等重要部门。产品：聚四氟四乙烯棒材、管料、板材、车削板材。聚四氟乙烯是四氟乙烯的聚合物。英文缩写为PTFE。结构式为：CF3(CF2CF2)nCF3。20世纪30年代末期发现，40年代投入工业生产。性质聚四氟乙烯相对分子质量较大，低的为数十万，高的达一千万以上。

虽然在全氟碳化合物中碳-碳键和碳-氟键的断裂需要分别吸收能量346.94和484.88kJ/mol，但聚四氟乙烯解聚生成1mol四氟乙烯仅需能量171.38kJ。所以在高温裂解时，聚四氟乙烯主要解聚为四氟乙烯。聚四氟乙烯在260、370和420℃时的失重速率（%）每小时分别为1×10-4．4×10-3和9×10-2。可见，聚四氟乙烯可在 260℃长期使用。由于高温裂解时还产生剧毒的副产物氟光气和全氟异丁烯等，所以要特别注意安全防护并防止聚四氟乙烯接触明火。它的摩擦系数极小，仅为聚乙烯的1/5，这是全氟碳表面的重要特征。又由于氟-碳链分子间作用力极低，所以聚四氟乙烯具有不粘性。

聚四氟乙烯在-196～260℃的较广温度范围内均保持优良的力学性能，全氟碳高分子的特点之一是在低温不变脆。

PTFE密度较大，为2. 14一2. 20g/cm3，几乎不吸水，平衡吸水率小于0. 01%。

聚四氟乙烯是典型的软而弱聚合物，大分子间的相互引力较小，刚度、硬度、强度都较小，在应力长期作用下会变形。

聚四氟乙烯受载时容易出现蠕变现象，是典型的具有冷流性的塑料。PTFE的蠕变随压缩应力、温度和结晶度的不同而异，温度越高则蠕变越大。PTFE的结晶度在55%一80%之间，蠕变量不超过2%;当结晶度在55%以下和80%以上时，蠕变量迅速增大。

聚四氟乙烯力学性能方面优异的特性是摩擦因数小，在0. 01一0. 10之间，在现有塑料材料，乃至所有工程材料中最小。

PTFE的摩擦因数随滑动速率的增大而增大，当线速度达到0. 5一1. 0m/s以上时趋于稳定;而且静摩擦因数小于动摩擦因数，将这种特性用于轴承制造，可减小其起动阻力，使之从起动到运转都十分平稳。PTFE的摩擦因数随随载荷增加而减小，当载荷达到0. 8 MPa以上时趋于恒定。在高速、高载荷下，PTFE的摩擦因数低于0. 01。从超低温到PTFE熔点，

其摩擦因数几乎不变，只有在表面温度高于熔点时，摩擦因数为才急剧增大。

由于分子间引力小，PTFE的硬度低，易被其他材料磨损。但是，只要对磨材料表面粗糙度合适，可在相当程度上降低PTEF的磨损量。聚四氟乙烯具有极高的耐化学腐蚀性能，例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于绝大多数的溶剂，只在300℃以上稍溶于全烷烃（约0.1g/100g）。聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。

值得注意的是，聚四氟乙烯不能耐受极强的还原氛围

熔融的碱金属，氨碱溶液（碱金属溶于液氨），某些氟化物（如TFA），萘钠盐等均可以迅速腐蚀聚四氟乙烯制品（25～250℃）10～12×10-5/℃

聚四氟乙烯密度,聚四氟乙烯板的密度是多少图2

聚四氟乙烯板的密度是多少

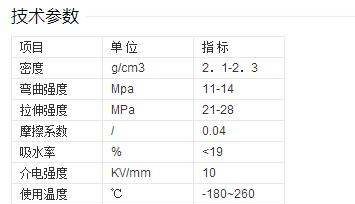

【聚四氟乙烯板密度】聚四氟乙烯板，根据加工情况不同，密度在2.1—2.3g/cm³之间。聚四氟乙烯板主要技术参数见下表：

聚四氟乙烯密度,聚四氟乙烯板的密度是多少图3

【聚四氟乙烯板】也叫四氟板，铁氟龙板，特氟龙板，分模压和车削两种，模压板是由聚四氟乙烯树脂在常温下用模压法成型，再经烧结、冷却而制成。聚四氟乙烯车削板由聚四氟乙烯树脂经压坯、烧结、旋切而成。其制品用途广，具有极为优越的综合性能：耐高低温（-192℃-260℃)、耐腐蚀（强酸、强碱、王水等）、耐气候、高绝缘、高润滑、不粘附、无毒害等优良特性。
